20 Jahre Elektrische Wiedervereinigung Deutschlands

Die Entwicklung des Verbundbetriebes in Deutschland begann nach dem Ersten Weltkrieg. Nach dem Zweiten Weltkrieg erfolgte der Aufbau eines zonenübergreifenden Verbundnetzes. Die Trennung Deutschlands in Ost und West machte auch vor dem Verbundnetz nicht Halt. Lediglich ein Export von Ost nach West erfolgte in begrenztem Maße. Nach 40 bzw. 50jähriger Trennung konnte im Jahre 1995 die elektrische Wiedervereinigung des 50-Hz-Verbund- und des 16²/₃-Hz­-Bahnnetzes vollzogen werden.

Der Beginn des Verbundnetzes

Die Entwicklung von der ortsgebundenen Versorgung zur Überlandversorgung (Folien 13 oben und 16 unten) – sie fiel in die Zeit etwa von der Jahrhundertwende bis zum Beginn des Ersten Weltkrieges – war durch die staatliche Zerrissenheit gehemmt. Nach der Errichtung der Mittelspannungsnetze war nach dem Ersten Weltkrieg deren Verknüpfung durch Hochspannungsleitungen dringend notwendig. Dem diente das Reichsgesetz von 1919, welches das Reich ermächtigte, das Eigentum oder das Recht der Ausnutzung von Anlagen, welche zur Fortleitung mit 50 kV und mehr bzw. Erzeugung mit Leistungen von 5 MW und mehr zu übernehmen.

Gemäß einem Vertrag von 1924 zwischen der Thüringer Elektrizitäts-Lieferungs-Gesellschaft AG (ThELG), Gotha, und der Preußischen Elektrizitätswerk AG kam es 1925 zum Bau einer 60-kV-Kuppelleitung zwischen dem KW Breitungen (Thüringen) und dem KW Borken (Hessen) (Folie 32 unten).

Ein Jahr später erfolgt mit der Inbetriebnahme der 100-kV-Leitung Jena - Zeitz - Böhlen die Anbindung Thüringens an Sachsen. In Berlin wurden 1930 durch Oskar von Miller, dem Gründer des Bayernwerkes und des Deutschen Museums in München, in einem von der Reichsregierung in Auftrag gegebenen Gutachten erste Pläne für ein europäisches Verbundnetz vorgelegt. Am 17. April 1930 fahren nach dem Konzept "Verbundwirtschaft" von Arthur Koepchen, RWE, die Steinkohlenkraftwerke im Ruhrgebiet, die Braunkohlenkraftwerke im Kölner Raum, darunter das Goldenbergwerk, 500 MW, und die Wasserkraftwerke im Schwarzwald am Hochrhein sowie in den Alpen. zusammen 230 MW, zum ersten Mal parallel. Über eine 800 km lange 220-kV­-Leitung des RWE ist das rheinisch-westfälische Industriegebiet mit den Voralpen verbunden.

Die Elektrische Wiedervereinigung

Im März 1988 kam es zu einem Vertrag zwischen der PreussenElektra AG, der BEWAG und der DDR-Außenhandelsgesellschaft INTRAC über den Bau einer 380-kV-Leitung Helmstedt -Wolmirstedt bei Magdeburg -Berlin (West) und der Einrichtung einer Gleichstromkurzkupplung in Wolmirstedt zur Kupplung mit dem 220-kV-Netz der DDR (Folien 86 oben). Während die Gleichstromkurzkupplung {GKK) durch die Wende gegenstandslos und deren Bau abgebrochen wurde, stellte die 380-kV-Leltung eine wichtige Verbindung für die Ankoppelung des DDR-Netzes und später auch des Netzes der CENTREL-Staaten (Polen, Tschechien, Slowakei, Ungarn) an das UCPTE-Netz dar.

Als erster Teilabschnitt des im März 1988 geschlossenen Vertrages geht am 3. Oktober 1989 die 380-kV-Leitung Helmstedt -­ Wolmirstedt zunächst mit 220 kV für einen Richtbetrieb aus der BRD in die DDR in Betrieb. Nach den 1989 und 1990 eingetretenen Veränderungen war elektrische Leistung im VEAG-Netz frei und diese Leitung wurde unter Einbeziehung eines Systems der 380-kV-Leitung Ragow ­- Wolmirstedt für einen 220-kV-Richtbetrieb von Blöcken des KW Lübbenau in Richtung Helmstedt benutzt. Dabei wurden die beiden Systeme der Leitung Ragow - Wolmirstedt mit unterschiedlichen Frequenzen betrieben und es konnten Schwebungen auf dem 220-kV-System festgestellt werden.

Im August 1990 wurde der Stromvertrag zwischen der DDR, der Treuhandanstalt, der PreussenElektra, der RWE und der BAG abgeschlossen. Bereits im Oktober/November 1990 erarbeitet die VEAG ein "Arbeitsprogramm zur Vorbereitung und Aufnahme des Verbundbetriebs mit dem DVG/UCPTE-Netz" aus. 1992 erfolgt die Inbetriebnahme des neuen Leistungs­-Frequenz-Reglers Simatic-S5-Konfiguration mit Bedien- und Anzeigesystem Coros und im Dezember 1993 sind die Voraussetzungen in den Kraftwerken der VEAG, so u.a. Regelfähigkeit nach UCPTE­ Anforderungen und 520 MW Primär- und 380 MW Sekundärregelleistung, für die Parallelfahrweise mit dem UCPTE-Netz abgeschlossen.

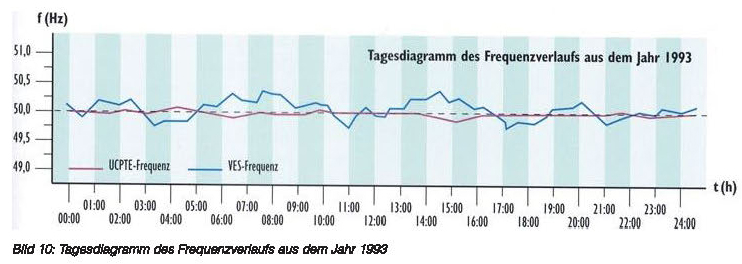

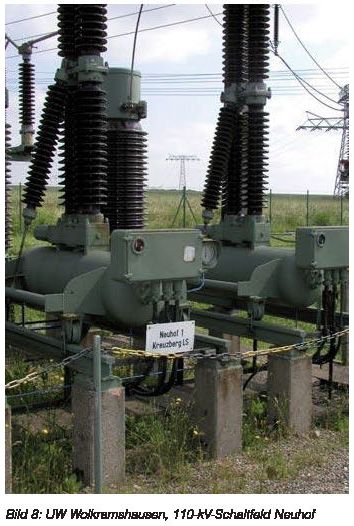

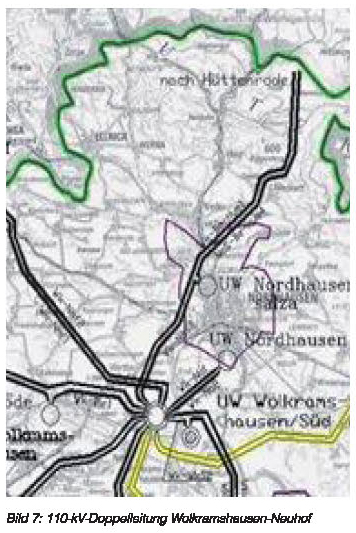

Das VES-Netz zerfällt 1993 durch ungenügenden und unkontrollierten Leistungsausgleich in die drei Teile, das Verbundsystem von Ungarn, Polen, Rumänien, Slowakei und Tschechien sowie der VEAG, das Verbundsystem von Bulgarien, der Ukraine und einem Teil Russlands und das Vereinigte Verbundsystem von Russland mit einem Teil der Ukraine. Am 01.02.1995 erfolgt die Aufnahme des Dauerbetriebes des Projektes "Wartenkomplex HSL" und "Meldebild" bei der VEAG, Berlin. Auf den Tag genau 51 Jahre nach der ersten Leitung zwischen Bayern und Mitteldeutschland geht schließlich am 20.12.1991 die 380kV-Verbindung Redwitz - Remptendorf (zunächst nur mit 220 kV) in Betrieb.

Mit der Fertigstellung der drei 380-kV-­Verbindungsleitungen Helmstedt (Niedersachsen) -­ Wolmirstedt (Sachsen-Anhalt), Mecklar {Hessen) -­ Vieselbach (Thüringen) und Redwitz (Bayem) - ­Remptendorf (Thüringen) und umfangreichen Regelversuchen sowie Nachrüstung von Frequenzsteuereinrichtungen in den Kraftwerken der Vereinigten Energiewerke AG (jetzt Vattenfall Europa) waren die Voraussetzungen für die Parallelschaltung gegeben (Bild 11 im Sonderdruck). Die Leitung Siems - Göries im Norden war für später geplant und ist inzwischen am 18.12.2012 als 380-kV-Nordleitung zwischen Schwerin und Hamburg in Betrieb gegangen .

Am 01.12.1992 wurde in Berlin über 110-kV-Kabel vom UW Jägerstraße zum UW Mitte eine Verbindung zwischen Ost- und Westberlin geschaffen (Folie 97 oben). Damit wurde der 40 Jahre dauernde Inselbetrieb Westberlins aufgehoben und eine Kupplung mit dem osteuropäischen Netz geschaffen. Am 7.12.1994 wurde dann über die fertig­ gestellte 380-kV-Leitung UW Reuter - UW Teufelsbruch (BEWAG) - UW Wolmirstedt (VEAG} eine stabile Verbindung in Betrieb genommen. Damit war der über 40 Jahre dauernde Inselbetrieb von Westberlin ohne Kupplung zum VEAG-Netz offiziell beendet.

Der Bau der 380-kV-Leitung Mecklar -­ Vieselbach hatte sich auf hessischem Gebiet erheblich verzögert. Am 8.9.1995 konnte schließlich das unter Spannung setzen dieser Leitung mit Prüfung der Phasengleichheit erfolgen. Am Mittwoch, dem 13. September 1995, wird um 9:31 Uhr die Inselschaltung des VEAG-Netzes hergestellt (Folie 99 oben). Um 9:34 Uhr wird die Parallelschaltung über die 380-kV­ Leitung Helmstedt - Wolmirstedt im UW Helmstedt durch Einschaltung des 380-kV-Kuppelschalters mit dem UCPTE-Netz vorgenommen (am 1.7.1999 wurde das UCPTE-Netz in das UCTE-Netz umbenannt und ist heute Bestandteil des ENTSO-E-Netzes). Danach erfolgte die Einschaltung der 380-kV-Verbindung Mecklar -­ Vieselbach und der mit 220 kV betriebenen 380-kV-Leitung Redwitz - Remptendorf. Somit war die "Elektrische Wiedervereinigung Deutschlands" vollzogen. Folie 99 oben zeigt die Netzkuppelstellen und die zentrale Steuerstelle der VEAG in Berlin und Bild 14 im Sonderdruck die Schutztafeln im UW Remptendorf, 220(380)-kV-Abgang Redwitz 253 und 254.

Fünf Wochen später folgen die CENTREL­Staaten. Vorrausgegangen waren am 29./30.09.1993 Testversuche zum Parallelbetrieb und im Mai 1994 eine durchgängige Inbetriebnahme der Primärregelung in den Kraftwerken von CENTREL und VEAG. In der Sitzung der UCPTE-Ad-hoc Gruppe "Ost/West-Verbundbetrieb (Exekutivkreis)" zu Fragen des Anschlusses des CENTREL­- an das UCPTE-Netz am 13.05.1994 wird als Ziel der Parallelschaltung noch das Jahr 1997 angestrebt. Vom 15.-29.09.1995 führen die CENTREL-Partner erfolgreich den mit der UCPTE vereinbarten Betriebsversuch "lnselbetrleb" durch. Die Vollversammlung der UCPTE stimmt am 28.09.1995 dem Anschluss des CENTREL-Netzes zu.

Bereits am 18.10.1995 um 12:30 Uhr wird eine probeweise Parallelschaltung des CENTREL-Netzes mit dem UCPTE-Netz über die 380kV-Leltungen Röhrsdorf (VEAG) - Hradec (CZ) und Kiesdorf­ - Mikulowa (PL) sowie die 220-kV-Leltungen Vierraden - Krajnik (PL) und später Umgehungsschiene GKK Etzenricht mit Zuschaltung in Hradec (CZ) vorgenommen (Folie 104 oben).

Somit wird von Spanien bis Polen und nach der Resynchronisierung der UCTE-Südost-Europa-Netzzone im Jahr 2004 (Folie 113 oben) ein synchrones 50-Hz-System, dem heutigen Verbundnetz Regional Group Continental Europa,RG CE, der ENTSO-E betrieben (Folie 117 unten). Desweiteren gehören dazu die Netze von Marokko, Algerien und Libyen (1997) und Türkei (201O) als weit über die Grenzen der ENTSO-E hinausgehender synchroner Frequenzbereich (Trans European Synchronously lnterconnected System / TESIS). Als weltere Stütze dienen die HGÜ-Verbindungen zur skandinavischen RG Nordic "BALTIC CABLE" (D-S), "KONTEK" (D-DK), "SKAGERRAK" (DK-N) und "SWEPOL" (S-PL) sowie die Ärmelkanalverbindung (F-UK) zur RG UK. Die bisher dem Energieaustausch Ost-West dienenden GKK Etzenricht (D-CZ), Dürnrohr (A-CZ) und Wien-Südost (A-H) gingen außer Betrieb.

Die Parallelschaltung der 110-kV-16²/₃-Hz-­Bahnnetze der ehemaligen Deutschen Bundesbahn DB (BRD) und der ehemaligen Deutschen Reichsbahn DR (DDR) war schon am 14.3.1995 um 15:06 Uhr über die Leitung Lehrte (Niedersachsen) - Heeren (Sachsen-Anhalt) erfolgt. Der erste Synchronisierversuch war bereits um 13:28 Uhr gelungen. Damit waren erstmalig nach ebenfalls 50 Jahren der Trennung die 110-kV-Bahnenergienetze wieder verbunden (Bild 15 im Sonderdruck). Die Inbetriebnahme der Bahnstromleitung von der thüringischen Landesgrenze bei Eisenach bis nach Bebra erfolgte am 29.2.1996 und am 23.6.2001 wurde mit der dritten Leitung Saalfeld-Weimar zwischen alten und neuen Bundesländern die Versorgungszuverlässigkeit im 110-kV­-Bahnnetz weiter gesteigert. Bei der Trassenauswahl wurde dem Prinzip entsprochen, Energieversorgungsleitungen zu bündeln (Folie 100 unten).

Die 110-kV-Bahnstromleitungen verlaufen - soweit möglich - parallel zur 380-kV-Drehstromleitung und an der Landesgrenze Hessen - Thüringen sogar auf einem gemeinsamen Gestänge. Mit dem Verbund der österreichischen Bundesbahnen stellt das 110-kV-Netz DB/ÖBB auf Grund der Stromkreislänge von 21.000 km und der flächenmäßigen Ausdehnung das größte gelöscht betriebene Hochspannungsnetz der Welt dar.
